系統概述

手機一卡通（RFID-SIM一卡通）是將無線射頻模塊嵌入到手機SIM卡中，從而使SIM卡同時具有射頻識別卡的功能，使手機可以與讀卡設備之間進行感應式式數據交換。這樣，用戶不必更換手機，除了原來的SIM卡通訊功能外，還能實現各種支付操作及身份認證。

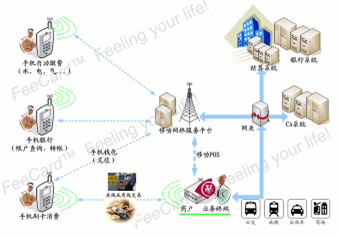

手機刷卡業務流示意圖

在目前國內三大運營商的鼎力推動下，手機一卡通自2009年以來呈現快速發展的態勢。對運營商來講，實施手機一卡通之后，可以吸引非手機用戶或者其他運營商的手機用戶，對現有用戶也可以增加用戶黏度；同時作為一種現場支付的手段，可以使運營商實現“后臺金融”——“遠程線上支付”——“手機刷卡線下支付”的一體化戰略。對單位來講，由于有運營商的投資，可以以極低的成本實現校園、企事業單位的一卡通。對用戶來講，實現手機一卡通之后，用戶通過自己的手機就可實現的消費、門禁出入、考勤、停車場出入等操作，享受到極大的便利。

手機刷卡業務流示意圖

·RFID-SIM卡

RFID-SIM卡外形尺寸與手機傳統的SIM卡完全一致，基于2.4G頻段，是一種可實現近/中/遠距離無線射頻通信的、復合電信功能和RFID功能的新型智能卡。RFID-SIM卡內具備COS（卡內操作系統）系統，區別于邏輯加密卡，從本質上來講是一種CPU卡。

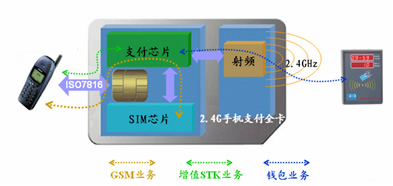

RFID-SIM卡樣圖

·RFID-SIM卡的發展

手機支付技術首先在日本、菲律賓等國首先投入使用，普遍采用“NFC”技術方案。但是這種方案與SIM卡沒有任何關系，而是一種新型的手機，由手機供應商提供。手機供應商可以擺脫運營商，向客戶提供各種基于無線近距離通信的服務（比如手機錢包，門禁，會(huì )員卡管理，銷售返點管理等）。因此，在國內，三大運營商普遍排斥NFC技術，而傾向于基于SIM卡的無線近距離通信解決方案；目前主要有“SIMPASS”和“RFID-SIM”兩種應用技術。


SIMpass實際上是一種雙界面的SIM卡。不同于傳統SIM卡僅有金屬的接觸界面，SIMpass還具有通過天線進行無線射頻通信的非接觸界面。這樣，裝在手機里的SIMpass不但可以發揮SIM卡的通信作用，同時也把手機變成了一張非接觸智能卡。這種方案的好處是它具有和現有一卡通設備比較好的兼容性，其技術實質是13.56MHz的CPU卡，但是由于這種“復合性”使其耐用性和方便性大了折扣。

SIMpass卡片


RFID-SIM通過在SIM卡中內置近距離識別芯片，擴展了傳統手機SIM卡的功能。RFIDSIM可安裝在手機上實現近距離身份識別和金融支付的目的，是未來手機多用途的基本載體。其工作頻率為2.4GHz。

·手機一卡通系統特點

　　    用戶只需更換手機SIM卡，無需換號；更換手機卡后可以獲得更多增值功能；

　　    增值功能：在操作成功后手機顯示提示信息，如消費金額、消費余額、出入時間等；查詢歷史交易、歷史出入記錄等；空中開戶、空中充值等；

　　    長中短距離混合應用，雙向通信距離10CM-500CM，可以根據應用調整，即可以實現消費、門禁、考勤等短距離應用，也可以實現停車場遠距離（1米以上）刷卡應用；

　　    具備金融級交易安全，符合PBOC2.0以及EMV電子信用卡的規范要求，支持空中開卡和充值；

　　    數據空中傳輸自動TDES加密，防竊聽數據，刷卡時雙向認證；

　　    刷卡感應功能可自行啟閉，對手機電池功耗較??；

　            由單一運營商發行，只支持一種運營商標準；但選擇雙頻一卡通設備，沒有手機或非同一運營商手機用戶還

        可以選擇用普通感應卡實現一卡通。

1.讀卡安全性

點陣天線技術

  – 場強分布圖譜結合平面能量進行距離判斷

  –平面場強采集，克服同一手機不同位置信號不均衡性問題

  – 強場強通信更可靠

刷卡距離控制在5cm以?xún)龋娮咏灰讜r(shí)）

刷卡成功率99.9%以?xún)?/span>

對市場銷售手機的支持率不低于90%

2. 環境適應性

 可與傳統13.56MHz讀卡系統共存

    –支持現有POS系統平滑過渡與升級

 長期穩定運行在復雜應用環境中

     –抗干擾、防沖突能力強，對WiFi、藍牙以及其他無線設備干擾不敏感

     –對于影響常規無線通信的導體不敏感

3. 交易安全性

 系統整體安全性

   –基于全安全芯片的終端系統，整個數據鏈路上沒有漏洞

  – 主控安全芯片

           ? 國家密碼管理局安全認證

           ? 通過基于FIPS 140—2標準的密碼算法驗證體系認證

           ? 經過網上銀行、電子政務等規模應用驗證

    –已內置PKI體系安全控件

管理的安全性

    –可控的全生命周期管理

讀卡的安全性

    –可規劃的讀寫卡標準，如Pboc2.0標準

1. 系統架構

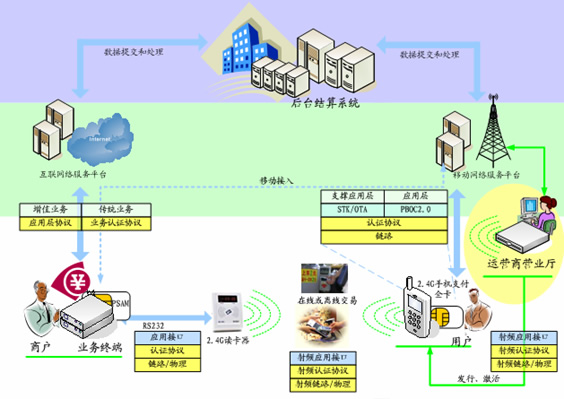

手機一卡通的系統架構分為三個層次，詳見下面的示意圖

首先是運營商及系統管理中心：運營商作為人員信息、卡片授權、初始化、充值的管理者；系統管理中心作為終端、用戶卡、系統的維護者，共同向用戶提供服務。

其次是網絡(luò )平臺：包括運營商網絡(luò )和數據傳輸網絡(luò )，卡片授權成功后的人員信息通過運營商網絡(luò )提交到交易結算系統；同時各消費或刷卡終端的刷卡流水也通過數據傳輸網絡(luò )提交到結算系統。

交易結算系統：匯總全網的人員、電子交易數據；并繼承傳統的交易結算模式，由結算系統結算完成后向承包商戶轉賬結算。

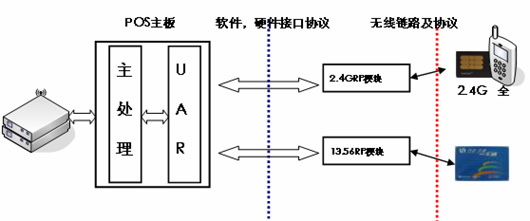

2.設備架構

       在宇川智能的產品規劃中，對手機讀卡的支持已經作為一種標準：宇川智能32位系列的消費、考勤、門禁讀頭都可以支持2.4G讀卡器或者2.4G/13.56M雙頻讀卡器；其中2.4G讀卡器可以選擇中興通訊或者盛華電子的版本，以適應不同運營商的標準。詳細見產品中心相關介紹。
